碳化硅耐磨涂层

碳化硅耐磨涂层是在基材表面形成一层以碳化硅为主体的耐磨涂层，此耐磨涂层起到保护基材不被磨损腐蚀，一般来说碳化硅耐磨涂层是双组份的材料，混合搅拌均匀后在涂抹在金属表面，一般是先对金属表面进行粗糙化预处理，具体的使用方法如下：

碳化硅耐磨涂层使用方法:

1.表面处理：对需处理部位进行粗化处理，角磨机打磨或喷砂等；对粗化处理过的表面进行清洗；处理过的表面应是粗化的干燥新鲜基材表面，并且应无油污、无粉尘。

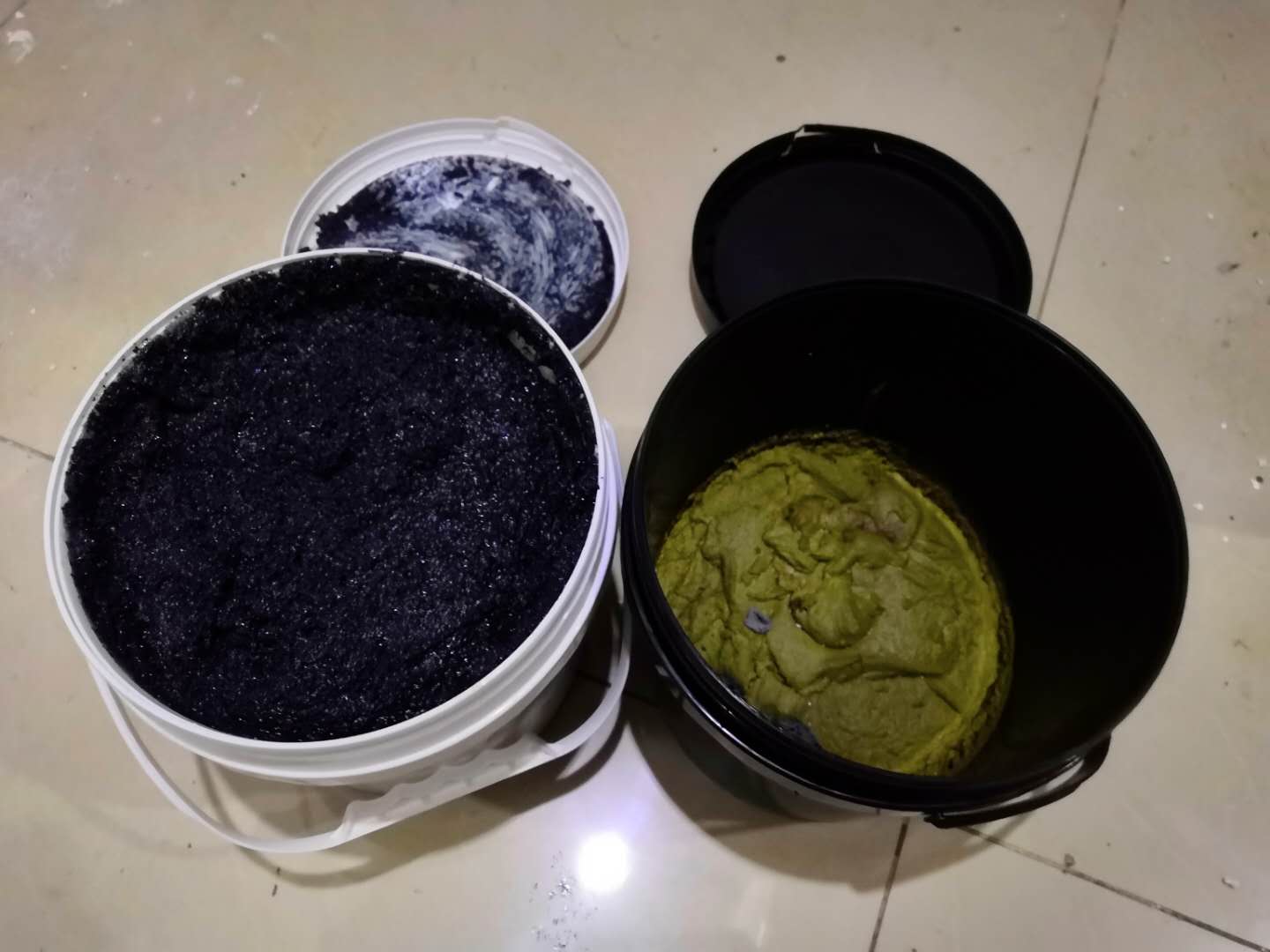

2.配制：按重量比4∶1将A、B两组份混合均匀，并在30min内用完。一般是边施工边配置，一次配置量不超过1.5公斤，一次调配过多，胶凝固的快，还没用完已经部分凝固而不能使用。可根据实际温度冬天可适当多配，夏天适当少配。如气温过低可将A组分适当加热以降低粘度便于配置。

3.涂敷：耐磨防腐涂层合适的涂层厚度是3～5mm，应将混合好的材料逐层涂敷于待修部位，第一层要压实，使之与基材充分浸润，涂层涂到尺寸后表层要修平整。本材料不能进行机械加工，应注意控制涂层厚度，以免装配中出现干涉现象。

4.固化：25℃固化24小时可投入使用，若温度低应采用加热或延长固化时间来促进固化；一般冬天施工可用碘钨灯距涂层40cm的距离进行照射加温。

碳化硅耐磨涂层是由高性能耐磨颗粒(碳化硅、金刚砂等)与改性增韧耐热树脂进行复合得到的高性能耐磨防腐聚合材料。广泛用于修复因冲蚀、腐蚀和气蚀对设备的磨损，也用于在有耐磨、防腐要求的机件表面制备耐磨防腐涂层。 如电厂、港口、水利水电、矿山等水泵壳体，电厂、水泥厂、矿山等风机壳体及浮选机等的修复和防护。
