KN61聚合物颗粒胶陶瓷涂层

由高性能陶瓷颗粒与改性增韧树脂复合得到的耐磨抗蚀聚合陶瓷材料。广泛用于各类磨损件的修复和在各类有耐磨、抗蚀要求的机件表面制备防腐耐磨涂层，如大负荷细颗粒冲蚀磨损的泵体、叶轮、风机壳体、管道弯头、管道螺旋输送器等的修复和预保护。

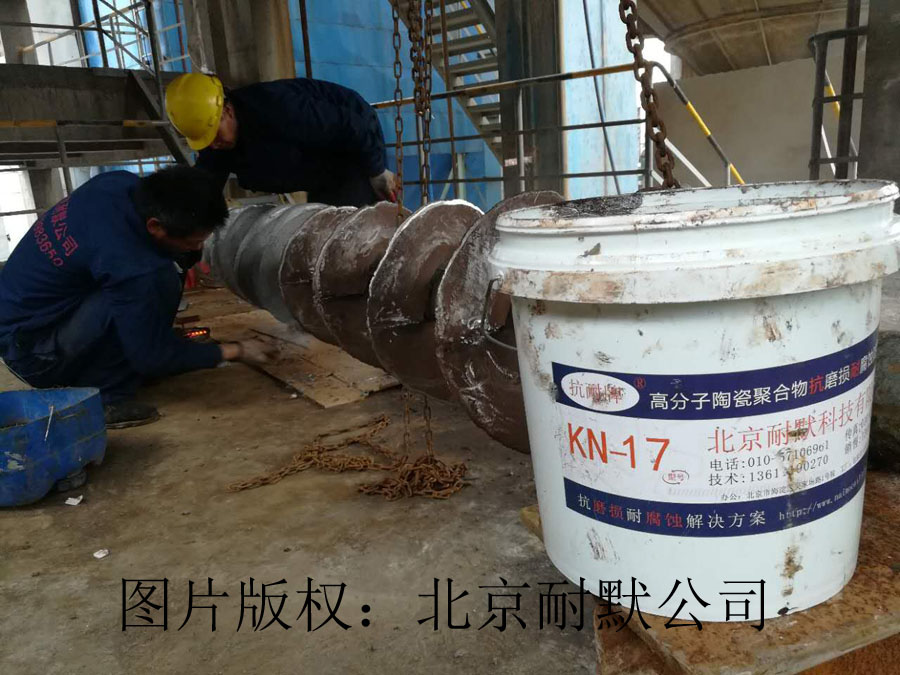

图（1）聚合物颗粒胶在螺旋表面制作耐磨涂层

KN61聚合物颗粒胶陶瓷涂层使用方法

1. 表面处理：对需处理部位进行粗化处理，角磨机打磨或喷砂等；对粗化处理过的表面进行清洗；处理过的表面应是粗化的干燥新鲜基材表面，并且应无油污、无粉尘。
2. 配制：按重量比4∶1将A、B两组份混合均匀，并在30min内用完。一般是边施工边配置，一次配置量最大不能超过1.5公斤，过多胶凝固的过快，还没用完已经部分凝固而不能使用。可根据实际温度冬天可适当多配，夏天适当少配。如气温过低可将A组分适当加热以降低粘度便于配置。

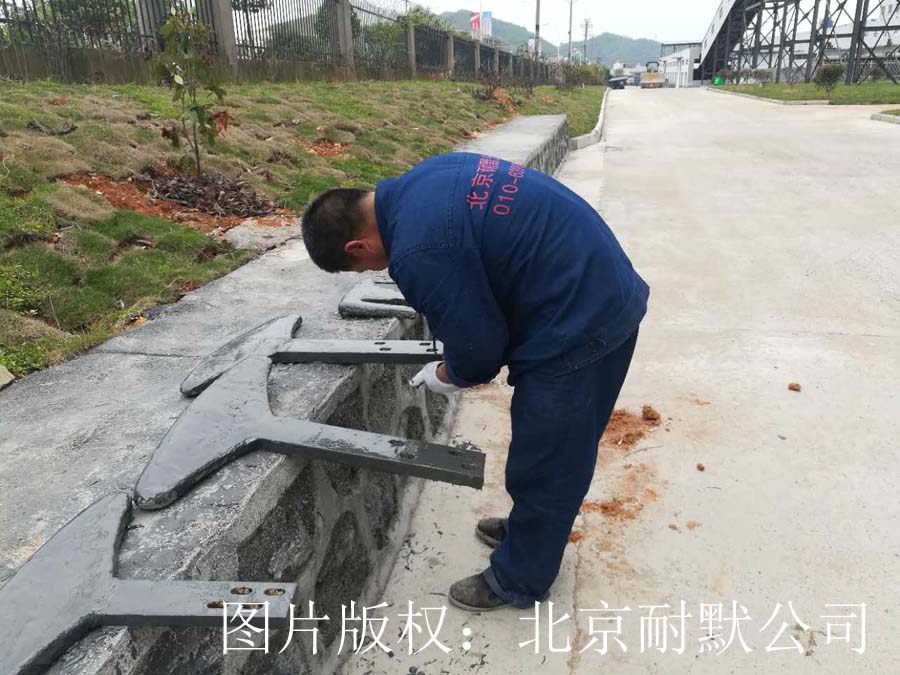

图（2）正在采用聚合物颗粒胶陶瓷涂层对搅拌叶片预保护
3. 涂敷：KN61合适的涂层厚度是2～8mm，应将混合好的材料逐层涂敷于待修部位，第一层要压实，使之与基材充分浸润，涂层涂到尺寸后表层要修平整，或用KN22涂敷涂层表面。本材料不能进行机械加工，修复时应注意控制涂层厚度，以免装配中出现干涉现象。
4. 固化：25℃固化24小时可投入使用，（如能加热到60—80℃保温2小时，可提高综合性能的30%）若温度低应采用加热或延长固化时间来促进固化；一般冬天施工可用碘钨灯距涂层40cm的距离进行照射加温。
